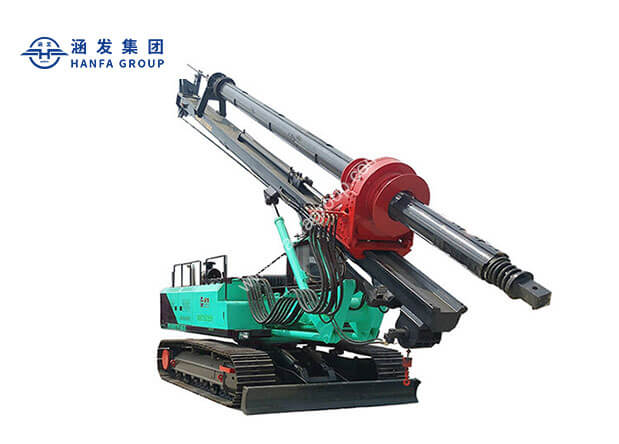

HF20+旋挖钻机/打桩机
- 钻孔直径: 400-1200mm
- 钻孔深度:20m
- 发动机功率:154kW
- 旋转扭矩:100KN.m
产品介绍
HF20+履带式旋转钻机采用加压钻进方式,使旋转钻进深度为20m,配合不同规格的钻具,桩孔直径范围为400-1200mm。具有较高的钻进效率,施工后可快速转移到下一工作现场。灵活、方便、高效,是国家高速铁路建设专用的打桩机械设备。
产品特性
柔性:整机吨位小,操作简单,移动快,过渡方便等特点。
高回报:投资小,见效快,经济优势不可替代。
技术专利:专利采用独特的技术实现小扭矩大功率的特点,从而实现小机械钻大桩孔。
产品应用
本机适用于土壤、粘土、填土、淤泥、粉土层,部分地层含有卵石、砾石,广泛应用于高铁栈桥桩、坡面护坡桩、光伏电站基桩、电网、土建、新农村建设、市政建设、园林绿化等工程。
技术参数
型号 | HF20+ | |
钻孔深度 | 20m | |
钻孔直径 | 400-1200 mm (1500mm) | |
发动机 | 厂家 | 康明斯 |
功率 | 210HP (154KW) | |
动力头 | 扭矩 | 100 KN ·m |
转速 | 10-50 r/min | |
主卷扬 | 最大提升力 | 120 KN |
最大提升速度 | 70 m/ min | |
钢丝绳直径 | 24 mm | |
副卷扬 | 最大提升力 | 30 KN |
最大提升速度 | 50 m/ min | |
钢丝绳直径 | 12 mm | |
加压油缸 | 最大加压力 | 100 KN |
最大提升力 | 100 KN | |
行程 | 2500 mm | |
行走 | 行走速度 | 2-5 km/h |
最大爬坡度 | 30 ° | |
系统压力 | 28 Mpa | |
整机重量 | 23.5 T | |
工作半径 | 3.8 m | |
外形尺寸 (长 * 宽 * 高) | 11.5 m*2.65 m*3.35 m |
