HFC700 车载式水井钻机
- 钻孔直径: 500mm
- 钻孔深度:700m
- 发动机功率:32kW
- 旋转扭矩:4.3,5,8.5,13.3,22.7,40（reverse）kN.m
产品特性
- 1HFC700车载式钻机为直接旋转式钻机。该卡车底盘采用SINOTRUK品牌的8×4专用底盘，11.00R20钢制越野轮胎胎面，具有良好的越野性能。
- 2</span 该钻机结构紧凑，底盘发动机采用D10.27-40柴油机，功率为196kw（强功率）钻机具有独立的柴油机（COMMINS 6BTA5.9-C180），功率为132kw 。不仅满足钻井要求，而且降低了能耗，非常实惠。
- 3该钻机是先进的钻井液压缸，无级举升，可实现自动钻孔。它可以根据不同的地质条件自动调整钻速。
- 4 钻井过程可以采用加压钻井技术，根据不同的地质条件调节不同的压力，并可以通过压力表查看钻井压力。同时，它可以调节钻孔速度。
- 5钻机可通过手动快速钻进，特别适用于土壤。对于不同的土壤可以达到不同的速度。
- 6提升力大，液压主提升机，无级提升，可快速实现松绳。重装升级时，提升速度需要慢一些，以免使转盘和井口板坠落。当放下单个钻杆时，操作快速手柄，就可以像机械葫芦一样快速地释放绳索。
- 7具有液压工具葫芦，工具葫芦起升力大，起升速度快，既便于装载钻具，钻杆和钻具运输，又可以用锚固件上下滑动，非常方便装载并卸下钻杆。
- 8具有液压缸前后控制双卡板，使保险卡板关闭，达到卡住或松开管接头的目的。
- 9采用气动一体化设计，通过气动遥控实现3NB-130泥浆泵离合器，自动化程度高，操作简便。
- 10安装了4个液压脚和2个机械脚，每个液压脚杆均配有防松螺母。调平钻机后，可使用防松螺母锁紧油缸。因此，即使气缸泄漏，底盘也不会不稳定。
- 11转盘采用搅拌棒，内部转盘采用螺旋弧齿轮传动，扭矩大，约为国内外同类产品的2倍。
- 12安装发电机（30kw），方便夜间照明或工作。
- 13液压系统采用开放式系统，底盘和钻机分开操纵，可避免误操作。安装冬季油加热器和夏季油散热器，以适应不同季节的液压油进行加热和冷却。
- 14该钻机配有辅助卸料缸，可用于提升转台棘轮，实现辅助卸钻头。

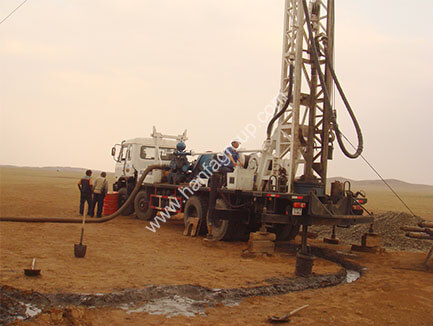

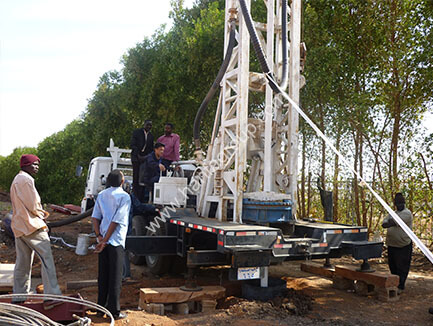

产品应用
技术参数
| 钻孔深度（M） | 700 | ||
| 钻孔直径（mm） | 500 | ||
| 转盘转速（r/min） | 110; 96; 56; 36; 21; 12（reverse） | ||
| 转盘扭矩（KN.m） | 4.3, 5, 8.5, 13.3, 22.7, 40（reverse） | ||
| 油泵容量(kN/MPa) | 245/20 | ||
| 油泵进给量(kN/MPa) | 21824 | ||
| 主卷扬单绳拉力（KN） | 50 | ||
| 主钩提升能力(KN) | 300 | ||
| 工具卷扬提升力（单绳）（KN） | 20 | ||
| 液压起锚机的容量(KN) | 20 | ||
| 吊钩的起重能力（KN） | 300 | ||
| 桅杆承载能力 (KN) | 360 | ||
| 桅杆高度 (mm) | 11800 | ||
| 旋转轴承(t) | 36 | ||
| 钻杆 | 主钻杆（mm） | 108×108×10500 | |
| 副钻杆 (mm) | Ф89×10×9000 | ||
| 3NB-130 泥浆泵 | 内胆直径(mm) | 100-140 | |
| 活塞行程(mm) | 160 | ||
| 理论流量(L / S) | 8.4 10.3 12.2 14.3 16.6 | ||
| 额定压力(Mpa) | 10 8 7 6 5 | ||
| 吸管直径 | 152mm | ||
| 排料管直径 | 65mm | ||
| 输入功率 kW(HP) | 95 (130) | ||
| 卡车底盘 | 驱动形式 | 8*4 | |
| 引擎 | 品牌 | 东风 | |
| 额定功率（HP） | 280 | ||
| 排放标准 | 欧洲II | ||
| 发动机 | 型号 | Commins品牌6BTA-C180 | |
| 额定功率 (kw) | 柴油动力 : 132 | ||
| 最高速度（Km/h） | 75 | ||
| 运输尺寸（L*W*H）(mm) | 13325×2500×4215 | ||
