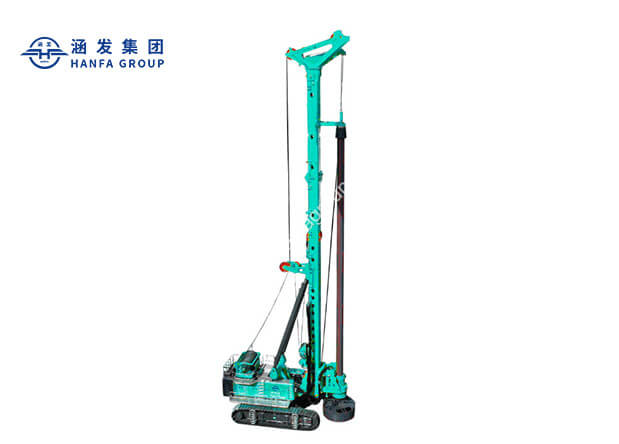

HFR150旋挖钻机
- 钻孔直径: 2800-4600mm
- 钻孔深度:103-150m
- 发动机功率:373-641kW
- 最大输出扭矩:400-793KN.m
产品特性
采用销轴连接不可伸缩式履带底盘,满足超大吨位钻机稳定性和拆装运输的便捷性,超长轮距,对地层适应能力更强。
采用双大立板箱型回转平台结构,作业更稳定可靠;
动力头采用卓仑双速比减速机配250马达,实现高低速两档功能;
主、副卷扬均采用单排绳技术,钢丝绳寿命比多层绳长2-4倍,使用成本更低;
上置主卷扬,采用销轴连接,连接强度高,拆装便捷。箱型结构主卷扬支架,结构安全可靠。主卷扬满足M6使用工况,减速机寿命最高可达10000h;
液压主、副系统采用负载敏感控制技术,响应快,操控性能好;
智能散热控制系统,降低能耗,实现节能。
智能化辅助施工技术:钻桅垂直度自动调节、自动回转定位、动力头自动甩土、动力头自动旋转。
底盘配置运输支腿,转场拆装更简便、安全。
技术参数
| 参数名称 | 单位 | HFR103E | HFR150 | |
| 最大钻孔直径 | mm | ∅2800/∅2500* | ∅4600 | |
| 最大钻孔深度 | m | 103 | 150 | |
| 发动机 | 型号 | QSX15 | QSK23 | |
| 额定功率 | kw | 373 | 641 | |
| 动力头 | 最大输出扭矩 | KN.m | 400 | 793 |
| 转速 | r/min | 7-25 | 5-40 | |
| 加压油缸 | 最大压力 | KN | 300 | / |
| 最大提升力 | KN | 400 | / | |
| 最大行程 | m | 6 | / | |
| 加压卷扬 | 最大压力 | KN | 400* | 600* |
| 最大提升力 | KN | 400* | 800* | |
| 最大行程 | m | 18* | 10/16* | |
| 主卷扬 | 最大提升力 | KN | 360 | 800 |
| 最大卷扬速度 | m/min | 60 | 60 | |
| 副卷扬 | 最大提升力 | KN | 100 | 180 |
| 最大卷扬速度 | m/min | 65 | 50 | |
| 钻桅倾度 | 侧向/前倾/后倾 | ° | ± 5/4/15 | ± 4/90/10 |
| 底盘 | 最大行走速度 | km/h | 1.3 | 1 |
| 最大爬坡度 | % | 35 | 35 | |
| 履带板宽度 | mm | 800 | 1200 | |
| 履带最大总宽 | mm | 3500-4900 | 6600 | |
| 液压系统 | 工作压力 | Mpa | 32 | 35 |
| 整机质量 | t | 118 | 320 | |
| 外形尺寸 | 工作状态 | mm | 10995 x 4900 x 26640 | 13780 x 6600 x 39473 |
| 运输状态 | mm | 20755 x 3500 x 3910 | 9900 x 3700 x 3600 | |
